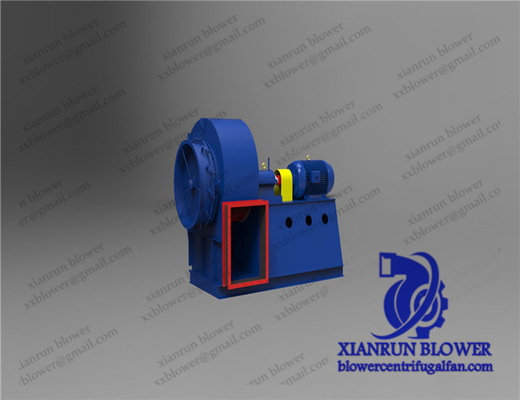

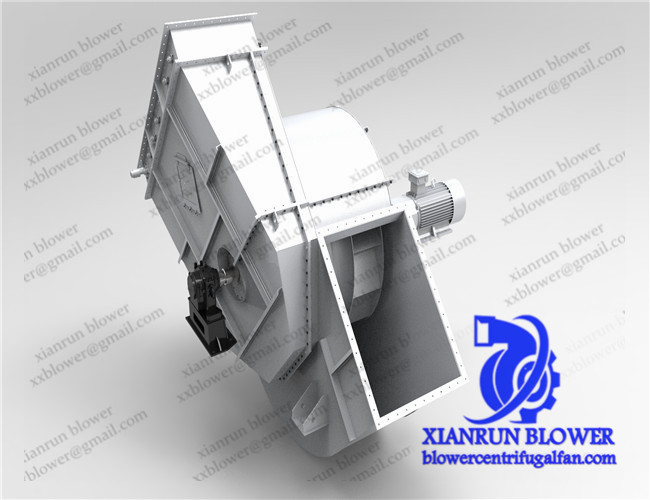

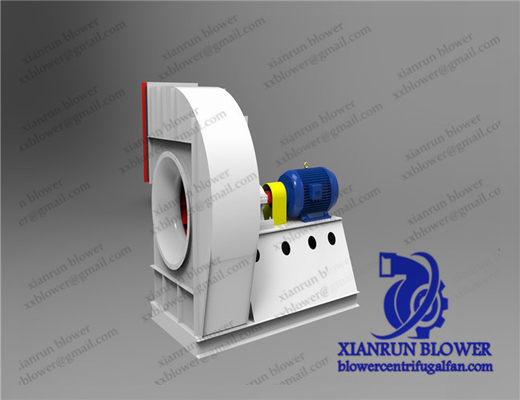

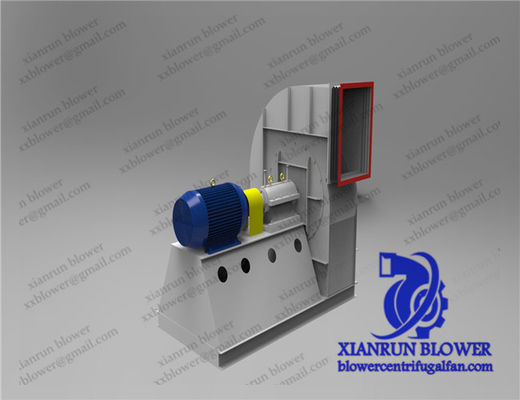

ইন্ডাস্ট্রিয়াল ব্যাকওয়ার্ড ইনক্লাইন্ড সেন্ট্রিফিউগাল ফ্যান 800m3/H - 90000m3/h

উচ্চ ক্ষমতার নিষ্কাশন ফ্যান পিছনের দিকে ঝোঁক কেন্দ্রাতিগ পাখা স্লাইডিং বিয়ারিং রোলিং বিয়ারিং তেল পাথর

ফ্যানের প্রধান খাদ

⑴ স্পিন্ডেল এবং ঘাড়ে কোন ফাটল, ঘর্ষণ চিহ্ন এবং ক্ষতি থাকবে না।যদি ঘর্ষণ এবং ক্ষতি হয়।যদি ঘর্ষণ চিহ্ন এবং ক্ষতি হয়, ব্যবহার প্রভাবিত না করার শর্তে, মেরামতের জন্য গ্রুপ ফাইল প্রয়োগ করুন, এবং তারপর মসৃণ পালিশ করতে তেল ভেজানো এমরি কাপড় বা তেল পাথর ব্যবহার করুন।খাদ ঘাড়ের পৃথক স্থানগুলি আহত হয় এবং গভীরতা 0.05 ~ 0.10 মিমি এর বেশি হওয়া উচিত নয়।শ্যাফ্টের অ-কাজ করা মুখের এলাকায়, পৃথক স্থানীয় ত্রুটিগুলি অনুমোদিত, তবে গভীরতা 1 ~ 1.5 মিমি এর মধ্যে হতে হবে।চাপ ঘনত্ব এড়াতে তীক্ষ্ণ গর্ত এবং প্রান্ত অপসারণ করা আবশ্যক।

⑵ শ্যাফ্টের ধাপের অংশে ফাটল বা পৃষ্ঠের ফাটল অনুমোদিত নয়।

⑶ খাদ ঘাড় পৃষ্ঠের পরিধান.

পরিধান 0.5 মিমি এর বেশি না হলে, নাকাল বা বাঁক করা যেতে পারে এবং ক্ষতিপূরণের জন্য স্লাইডিং বিয়ারিং মেরামতের পদ্ধতি ব্যবহার করা যেতে পারে।

যদি রোলিং বিয়ারিং ব্যবহার করা হয়, শ্যাফ্ট নেক পৃষ্ঠের পরিধান অনুযায়ী, স্প্রে ইলেক্ট্রোপ্লেটিং এবং অন্যান্য পদ্ধতিগুলি মেরামতের জন্য বিবেচনা করা যেতে পারে, তবে মেরামত করা শ্যাফ্ট ঘাড় অবশ্যই রোলিং বিয়ারিংয়ের সহনশীলতা পূরণ করবে এবং পৃষ্ঠের রুক্ষতা তার চেয়ে কম নয়। .

টাকুটির অনুমোদিত নমন মান নিম্নলিখিত প্রয়োজনীয়তা পূরণ করা উচিত:

(I) খাদ ঘাড়ে 0.02 মিমি এর বেশি নয়;

(ⅱ) সমগ্র দৈর্ঘ্যের সর্বাধিক নমন 0.05 মিমি (অর্থাৎ রানআউট 0.10 মিমি হওয়া উচিত) এর বেশি হওয়া উচিত নয়;

উপরের প্রয়োজনীয়তাগুলি অতিক্রম করা হলে, "সরাসরি খাদ" পদ্ধতিটি সংশোধন করতে ব্যবহার করা যেতে পারে এবং একটি নতুন শ্যাফ্ট প্রতিস্থাপন করা উচিত।

3) বিয়ারিং হাউজিং (বিয়ারিং বক্স)

⑴ বিয়ারিং হাউজিং এবং প্লেট ঘনিষ্ঠভাবে সংযুক্ত করা উচিত, স্তরটি প্রধান খাদ পরিমাপের উপর স্থাপন করা হয়, অনুদৈর্ঘ্য অনুভূমিক 0.10/1000 এর বেশি হওয়া উচিত নয়;অনুভূমিক স্তরটি বিয়ারিং বাক্সে স্থাপন করা হয় এবং বিয়ারিং বাক্সের অনুভূমিক স্তরটি 0.2/1000 এর বেশি হওয়া উচিত নয়।

⑵ ভারবহন সীট ক্র্যাক করার অনুমতি দেওয়া হয় না, ফাটলের অ-ভারবহন গর্ত অংশ, মেরামত করা যেতে পারে, পলিমার মেরামত এজেন্ট ব্যবহার একটি আরো নিরাপদ উপায়, কিন্তু উচ্চ-শক্তি মেরামত এজেন্ট নির্বাচন করতে হবে, সঠিক প্রক্রিয়া ব্যবহার .

⑶ মাঝারি এবং ছোট ফ্যানের বিয়ারিং হাউজিং প্রায়ই একটি সম্পূর্ণ বাক্স হয়।এই সময়ে, দুটি ভারবহন গর্ত বিয়ারিং বাক্সে অবস্থিত।এই সময়ে, দুটি গর্তের সমক্ষীয়তা বিচ্যুতি 0.02 মিমি অতিক্রম করা উচিত নয়।

কেey বৈশিষ্ট্য

• ইম্পেলার ব্যাস: 90 ~ 3500 মিমি
• মেইনশ্যাফটের গতি: 560~2900 rpm
• চাপ পরিসীমা: 3000~25425 Pa
• প্রবাহ পরিসীমা: 1297~83305 m3/h
• বায়ু তাপমাত্রা: 20 ~ 1000 সেলসিয়াস ডিগ্রি

• উপাদান: ঢালাই লোহা, কার্বন ইস্পাত, স্টেইনলেস স্টীল।

• দক্ষতা: 80%-90%

অনুগ্রহ করে আমাদের ব্যবহারের পরামর্শ দিন এবং পরামিতি অনুসরণ করুন। আমাদের প্রকৌশল বিভাগ আপনার জন্য সবচেয়ে উপযুক্ত পণ্যের সুপারিশ করবে।
