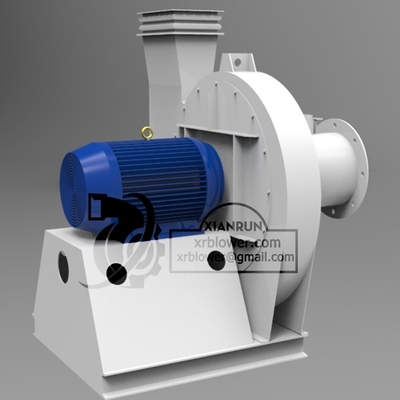

9-19, 9-26 সিরিজের উচ্চ চাপ কেন্দ্রাতিগ পাখা উচ্চ গতির ব্লোয়ার সরাসরি মোটর ইন-লাইন সেন্ট্রিফিউগাল ফ্যান

9-19, 9-26 সিরিজের উচ্চ চাপ কেন্দ্রাতিগ পাখা উচ্চ গতির ব্লোয়ার সরাসরি মোটর ইন-লাইন সেন্ট্রিফিউগাল ফ্যান

কাঠামোগত ফর্ম:

উচ্চ চাপ কেন্দ্রীভূত পাখা একটি একক সাকশন প্রকার, এবং এতে 13টি মেশিন নম্বর (Na): 4.4, 5.5, 5.6, 6.3, 7.1, 8.9, 10,11.2, 12.5, 14,16 রয়েছে।

দ্যইন-লাইন কেন্দ্রাতিগ পাখাদুটি আকারে তৈরি করা যেতে পারে: ডান এবং বাম ঘূর্ণন।মোটরের দিক থেকে, যদি ইম্পেলার ঘড়ির কাঁটার দিকে ঘোরে, তাহলে একে ডান-হাতের পাখা বলা হয়, "ডান" দ্বারা চিহ্নিত করা হয়;ঘড়ির কাঁটার বিপরীত দিকে ঘূর্ণনকে বাম ঘূর্ণিঝড় বলা হয়, যা "বাম" দ্বারা চিহ্নিত করা হয়।

ফ্যানের আউটলেট অবস্থান কেসিংয়ের আউটলেট কোণ দ্বারা নির্দেশিত হয়।"বাম" এবং "ডান" 0°, 45°, 90°, 135°, 180° এবং 225° এর 6 কোণে তৈরি করা যেতে পারে।

ফ্যানের ট্রান্সমিশন মোড হল টাইপ A (No.4~No.6.3) এবং D টাইপ করুন (No.7.1 ~No.16)

সামগ্রিক গঠন:

No.4-~No.6.3 মূলত ইমপেলার, কেসিং, এয়ার ইনলেট, সাপোর্ট ইত্যাদি দিয়ে গঠিত। No.7.1 ~ No.16 মূলত ইমপেলার, কেসিং, এয়ার ইনলেট, ট্রান্সমিশন পার্ট ইত্যাদি দিয়ে গঠিত।

① ইম্পেলার: মডেল 9-19-এ 12টি ফ্যান ব্লেড এবং 9-26 মডেলে 16টি ফ্যান ব্লেড রয়েছে, যার সবকটিই সামনের বাঁকানো ব্লেড৷ইমপেলার ডিফিউজারের বাইরের প্রান্তের সর্বোচ্চ পরিধিগত বেগ 140m/s এর বেশি হবে না।ইম্পেলার তৈরি হওয়ার পরে, স্থিতিশীল এবং গতিশীল ভারসাম্য সংশোধন করা হয়, তাই অপারেশনটি স্থিতিশীল।

② চ্যাসিস।সাধারণ ইস্পাত প্লেটটি পুরো কক্লিয়ার শেলটিতে ঢালাই করা হয়েছিল।

③ এয়ার ইনলেট।এটি ফ্লো আকৃতি সংগ্রহের একটি সামগ্রিক কাঠামোতে তৈরি করা হয়েছে এবং বোল্ট দিয়ে সামনের কভার প্লেট গ্রুপে স্থির করা হয়েছে।

④ ট্রান্সমিশন অংশ।এটি টাকু, ভারবহন বাক্স, কাপলিং এবং তাই নিয়ে গঠিত।টাকুটি উচ্চ মানের ইস্পাত দিয়ে তৈরি।বিয়ারিং বক্সের সামগ্রিক গঠন বল বিয়ারিং দিয়ে তৈরি এবং ভারবহন গ্রীস দিয়ে লুব্রিকেট করা হয়।

কেey বৈশিষ্ট্য

• ইম্পেলার ব্যাস: 80 ~ 3500 মিমি
• মেইনশ্যাফ্টের গতি: 760~2900 আরপিএম
• চাপ পরিসীমা: 9000~25425 Pa
• প্রবাহ পরিসীমা: 3297~43305 m3/h
• বায়ু তাপমাত্রা: 20 ~ 1000 সেলসিয়াস ডিগ্রি

• উপাদান: ঢালাই লোহা, কার্বন ইস্পাত, স্টেইনলেস স্টীল।

• দক্ষতা: 70%-90%
