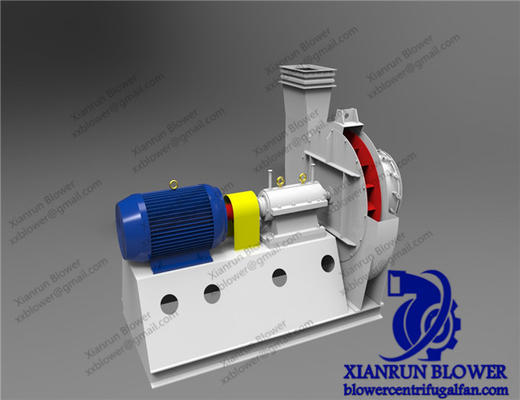

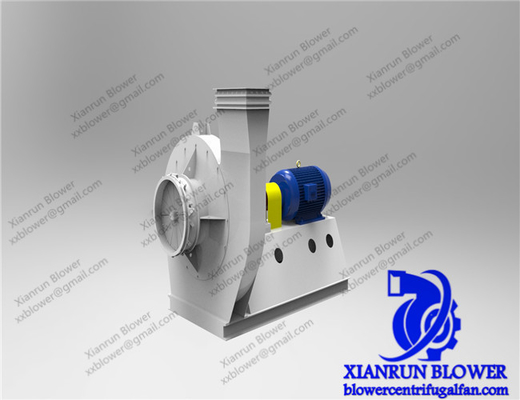

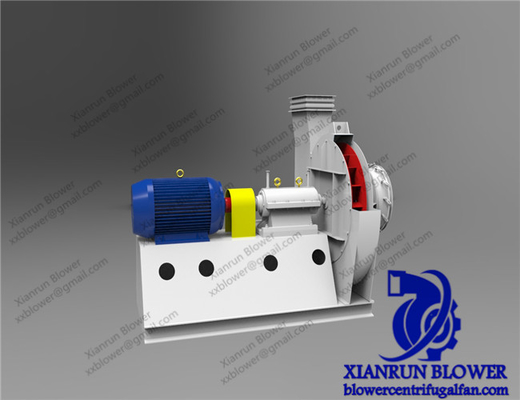

5335-6216 Pa চাপ উচ্চ চাপ সেন্ট্রিফিউগাল ফ্যান, শিল্প ব্যবহারের জন্য, শব্দ 56-68 DB

9-19, 9-26 সিরিজ উচ্চ চাপ কেন্দ্রাতিগ পাখা শিল্প উচ্চ চাপ ব্লোয়ার উচ্চ গতির ব্লোয়ার

1. বৈশিষ্ট্য এবং প্রয়োগ:

9-19, 9-26 সিরিজের উচ্চ চাপ কেন্দ্রীভূত ফ্যান, সাধারণত ফোরজি ফার্নেস এবং উচ্চ চাপ জোরপূর্বক বায়ুচলাচলের জন্য ব্যবহৃত হয় এবং বায়ু এবং অন্যান্য অ-স্বতঃস্ফূর্ত দহন পরিবহনের জন্য ব্যাপকভাবে ব্যবহৃত হয়, মানবদেহের জন্য ক্ষতিকারক নয়, গ্যাসের ইস্পাত পদার্থের জন্য অ-ক্ষয়কারী .শরীরে সান্দ্র পদার্থ থাকে না, এতে থাকা ধুলো এবং শক্ত কণা 150mg/m³ এর বেশি হবে না এবং গ্যাসের তাপমাত্রা 80℃ এর বেশি হবে না।

2. প্রকার।

সিরিজ 9-19 এবং 9-26 উচ্চ চাপ কেন্দ্রীভূত ফ্যানগুলি একক সাকশন টাইপ, 13টি মেশিন নম্বর সহ: NO.4, 4.5, 5, 5.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.5, 14, 16৷

9-19, 9-26 সিরিজের উচ্চ চাপ কেন্দ্রাতিগ পাখা দুটি ধরণের ডান ঘূর্ণন এবং বাম ঘূর্ণন দ্বারা তৈরি করা যেতে পারে, মোটরের পাশ থেকে, ইম্পেলার ঘড়ির কাঁটার দিকে ঘূর্ণনকে ডান ফ্যান বলা হয়, "ডান" দ্বারা চিহ্নিত করা হয়;ইম্পেলারটি ঘড়ির কাঁটার বিপরীত দিকে ঘোরে বাম ঘূর্ণিঝড়কে, যাকে "বাম" দ্বারা চিহ্নিত করা হয়।

ফ্যানের আউটলেট অবস্থান, ফ্যানের আউটলেটের কোণ দ্বারা চিহ্নিত।"বাম" এবং "ডান" 0°, 45°, 90°, 135°, 180° এবং 225° এর 6 কোণে তৈরি করা যেতে পারে।(অর্ডার করার সময় অনুগ্রহ করে ঘূর্ণন দিক এবং আউটলেট কোণ নির্দেশ করুন, বিশেষ কোণ কাস্টমাইজ করা প্রয়োজন)।

ফ্যানের ড্রাইভ মোড হল A (4#-6.3#) এবং D (7.1#-16#)।

3. গঠন।

নিম্নলিখিত 6.3# প্রধানত ইমপেলার, কেসিং, এয়ার ইনলেট এবং সরাসরি মোটর বিতরণের অন্যান্য অংশ দ্বারা গঠিত, 7.1# উপরের ট্রান্সমিশন অংশ ছাড়াও উপরের অংশগুলি রয়েছে।

• ইম্পেলার: ফরওয়ার্ড বাঁকানো টাইপ ব্লেডগুলি গ্রহণ করা হয় এবং ইমপেলার ডিফিউজারের বাইরের প্রান্তের সর্বাধিক পরিধিগত বেগ 140m/s এর বেশি নয়।গতিশীল এবং স্ট্যাটিক ভারসাম্য সংশোধন, চমৎকার বায়ু কর্মক্ষমতা, উচ্চ দক্ষতা, স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন দ্বারা impeller ছাঁচনির্মাণ পরে.
• কেসিং: কার্বন ইস্পাত প্লেট ঢালাই তৈরি.
• এয়ার ইনলেট: এয়ার ইনলেট একটি স্ট্রিমলাইনড সামগ্রিক স্ট্রাকচার দিয়ে তৈরি, যা সামনের কভার প্লেটে বোল্ট দিয়ে স্থির করা হয়।
• ট্রান্সমিশন গ্রুপ: ট্রান্সমিশন অংশ টাকু, ভারবহন বক্স, কাপলিং, ইত্যাদি দিয়ে গঠিত। টাকুটি উচ্চ মানের ইস্পাত দিয়ে তৈরি;বিয়ারিং বাক্সের পুরো কাঠামোটি বল বিয়ারিং গ্রহণ করে এবং যান্ত্রিক তেল দিয়ে লুব্রিকেট করা হয়।

4. নির্দেশাবলী আদেশ.

অর্ডার দেওয়ার সময়, মেশিনের নম্বর, গতি, বায়ুর পরিমাণ, বায়ুর চাপ, আউটলেট কোণ, ঘূর্ণন দিক এবং ফ্যানের মোটর মডেলের স্পেসিফিকেশন অবশ্যই নির্দেশ করতে হবে।

কেey বৈশিষ্ট্য

• ইম্পেলার ব্যাস: 80 ~ 3500 মিমি
• মেইনশ্যাফ্টের গতি: 760~2900 আরপিএম
• চাপ পরিসীমা: 9000~25425 Pa
• প্রবাহ পরিসীমা: 3297~43305 m3/h
• বায়ু তাপমাত্রা: 20 ~ 1000 সেলসিয়াস ডিগ্রি

• উপাদান: ঢালাই লোহা, কার্বন ইস্পাত, স্টেইনলেস স্টীল।

• দক্ষতা: 70%-90%
