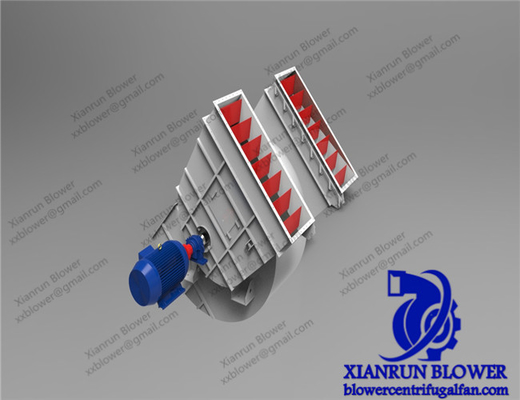

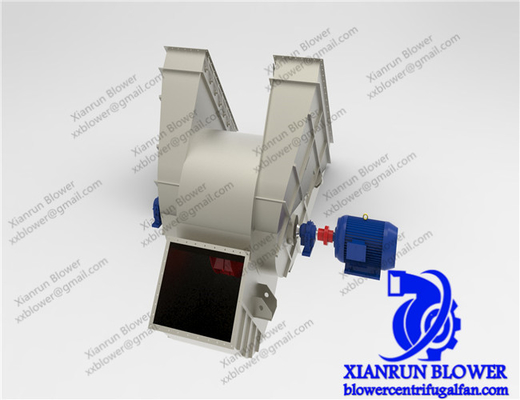

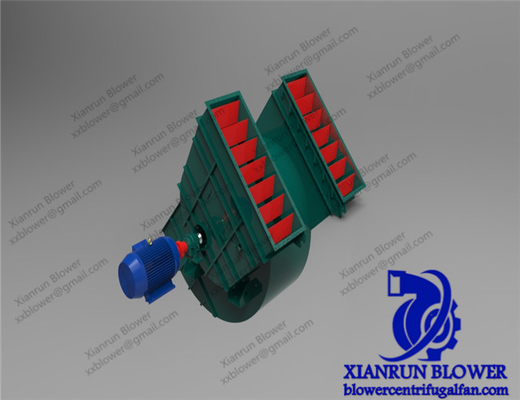

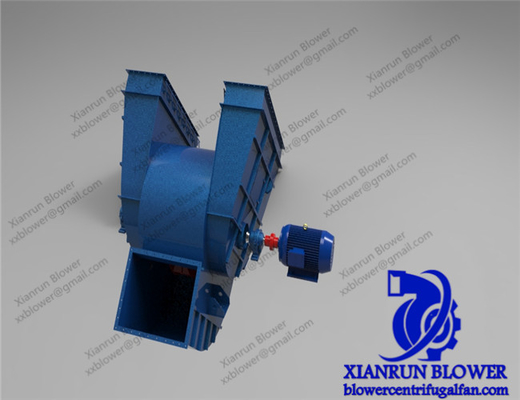

সিমেন্ট উৎপাদনের জন্য 90-3500mm ডাবল ইনলেট সেন্ট্রিফিউগাল ফ্যান ব্লোয়ার এফ মডেল

F মডেল ডবল খাঁড়ি ফ্যান ফরোয়ার্ড বাঁকা সেন্ট্রিফিউগাল ফ্যান তরল যন্ত্রপাতি এয়ার কন্ডিশনার সরঞ্জাম f মডেল সিমেন্ট উত্পাদন

f মডেল:ডাবল সাকশনের কাঠামোগত বৈশিষ্ট্য

1.1 অতীতের তুলনায়, প্রিহিটারের কম প্রতিরোধের কারণে, ঘূর্ণমান ভাটির ক্ষমতার ক্রমাগত উন্নতি, ফ্যান ইমপেলারের ব্যাস তুলনামূলকভাবে হ্রাস পায়, ইমপেলারের প্রস্থ, গতি বৃদ্ধি পায়, এটি কেবল উত্পাদন অসুবিধাই কমায় না, প্রয়োজনীয়তাও পূরণ করে সিমেন্ট উৎপাদনের কম প্রতিরোধের বায়ু, কোঅক্সিয়াল ডাবল ইম্পেলার, খাঁড়ি সম্প্রসারণের সাথে মিলিত হয়ে ফ্যানের অক্ষকে তৈরি করে, অতীতের তুলনায় দীর্ঘতর হয়েছে, পাখার সীমা গতি উন্নত করার জন্য, খাদের মাঝখানে ঘন হয়ে যায় অতীতের তুলনায়, তাই বৃহৎ ডবল সাকশন এফ টাইপ ফ্যানের বৈশিষ্ট্য হল দুটি সাপোর্ট স্প্যান বড়, একটি শ্যাফ্ট ডবল ইমপেলার এবং দুটি এয়ার ইনটেক।

1.2 এফ মডেলের কনফিগারেশনে একটি বড় ডাবল সাকশন ফ্যানে, বড় যন্ত্রপাতির কারণে এবং তুলনামূলকভাবে উচ্চ তাপমাত্রার অপারেশনে, যখন থামে, তাপমাত্রার চাপের কারণে শ্যাফ্ট প্রতিরোধ করতে এবং মাধ্যাকর্ষণ ক্রিয়াকলাপের অধীনে বাঁকানো, সাধারণত সজ্জিত থাকে। দ্রুত অ্যাকশন সহ, ঠান্ডার জন্য ব্যবহার করা হয়, শ্যাফ্ট উল্টাতে, গরম হলে কম-গতির ঘূর্ণন, কারণ ফ্যানের বাতাসের পরিমাণ খুব বড়, বিভিন্ন উত্পাদন রাজ্যের অধীনে বায়ু টানার প্রয়োজনীয়তা মেটাতে, এটি সাধারণত পরিবর্তনশীল দিয়ে সজ্জিত করা হয় ফ্রিকোয়েন্সি ড্রাইভ মোটর বা গতি নিয়ন্ত্রক বায়াস কাপলার গতি সামঞ্জস্য করতে, যা বিভিন্ন উত্পাদন রাজ্যের অধীনে বায়ু ভলিউম নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

বড় ডাবল সাকশন চ মডেলের ইনস্টলেশন এবং সমন্বয়।

2.1 ইনস্টলেশনের সময় যে বিষয়গুলিতে মনোযোগ দেওয়া প্রয়োজন:

ফ্যান ইনস্টলেশনের নির্ভুলতা সরাসরি নাটকের ফ্যান এবং ফাংশনের অপারেশন নির্ভুলতা এবং জীবনকে প্রভাবিত করে, তাই যথেষ্ট মনোযোগ দিতে হবে, ইনস্টলেশনের কাজ সম্পূর্ণ করার জন্য, তিনটি ডাইজেস্ট তথ্যে একটি ভাল কাজ করতে হবে, ইনস্টলেশন বিবেচনাগুলি আয়ত্ত করতে হবে, দ্বিতীয়টি হল ফ্যানের অংশগুলির কঠোর পরীক্ষা, আকার উত্পাদন পরিমাপ, পার্থক্য সংশোধন এবং অঙ্কন, তৃতীয়টি কঠোর গ্রহণযোগ্যতার ভিত্তিতে বাহিত হয়, এতে উচ্চতা, কেন্দ্র রেখা, ভিত্তি গর্ত ইত্যাদি অন্তর্ভুক্ত থাকে এবং যৌগিক পাখার মধ্যে অবস্থান সম্পর্ক এবং সংলগ্ন সরঞ্জাম পরিবর্তন করা আবশ্যক যদি কোন সমস্যা হয়.একই সময়ে, ফ্যানের প্রকৃত আকার এবং অঙ্কনের মধ্যে পার্থক্যের দিকে মনোযোগ দেওয়া উচিত।তারপর উপরোক্ত তিনটি প্রস্তুতি অনুযায়ী, পাখা নির্মাণের প্রযুক্তিগত পরিকল্পনা একটি লক্ষ্যযুক্ত উপায়ে তৈরি করা হয়।সাধারণ প্রযুক্তিগত ব্যবস্থা ছাড়াও, ইনস্টলেশনের সময় অসাবধানতাবশত পুনরায় কাজ এড়াতে পরিকল্পনায় প্রকৃত আকার এবং নকশা আকারের মধ্যে পার্থক্য নির্দেশ করা উচিত।


কেey বৈশিষ্ট্য

• ইম্পেলার ব্যাস: 90 ~ 3500 মিমি
• মেইনশ্যাফটের গতি: 560~2900 rpm
• চাপ পরিসীমা: 3000~25425 Pa
• প্রবাহ পরিসীমা: 1297~83305 m3/h
• বায়ু তাপমাত্রা: 20 ~ 1000 সেলসিয়াস ডিগ্রি

• উপাদান: ঢালাই লোহা, কার্বন ইস্পাত, স্টেইনলেস স্টীল।

• দক্ষতা: 80%-90%

অনুগ্রহ করে আমাদের ব্যবহারের পরামর্শ দিন এবং পরামিতি অনুসরণ করুন। আমাদের প্রকৌশল বিভাগ আপনার জন্য সবচেয়ে উপযুক্ত পণ্যের সুপারিশ করবে।
