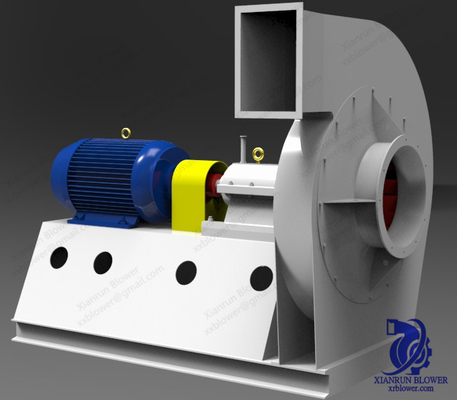

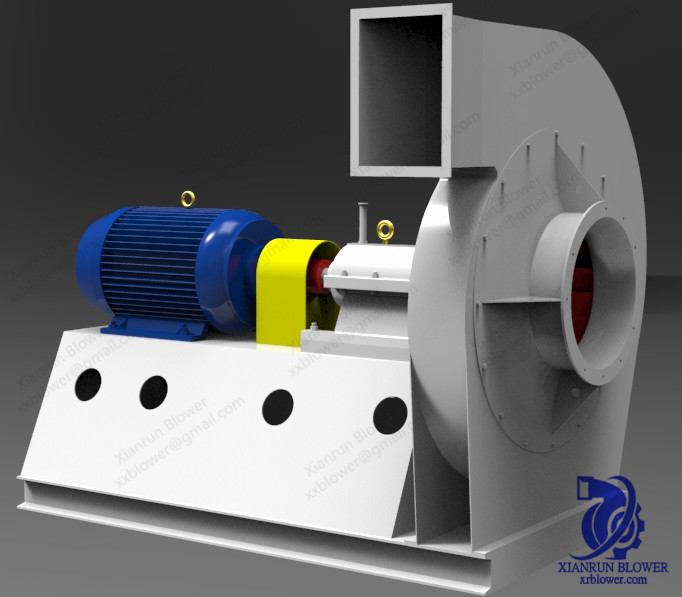

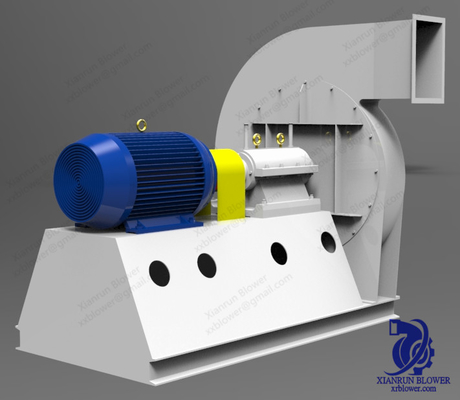

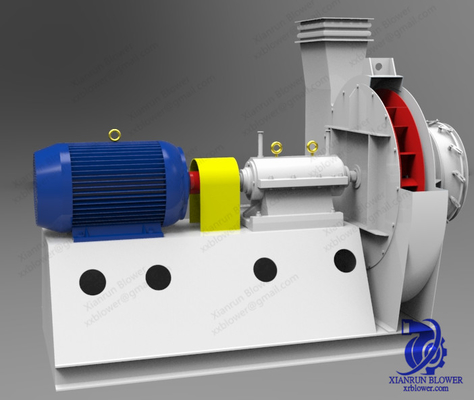

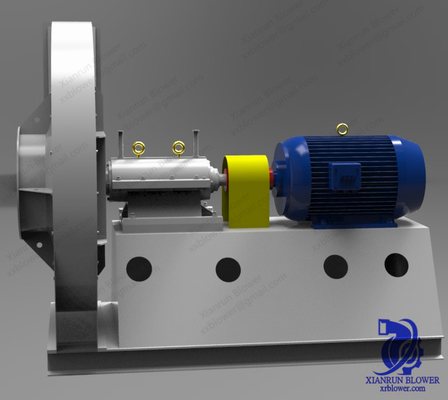

কাপলিং বোল্ট বিয়ারিং বক্স সহ ইস্পাত একক খাঁড়ি কেন্দ্রাতিগ ফ্যান ব্লোয়ার

একক খাঁড়ি কেন্দ্রাতিগ পাখা পিছনের দিকে ঝুঁকে থাকা কেন্দ্রাতিগ পাখা শিল্প ফ্লোর ফ্যান কাপলিং বল্টুভারবহন বাক্স

বিয়ারিং হাউজিং (বিয়ারিং বক্স)

⑴ বিয়ারিং হাউজিং এবং প্লেট ঘনিষ্ঠভাবে সংযুক্ত করা উচিত, স্তরটি প্রধান খাদ পরিমাপের উপর স্থাপন করা হয়, অনুদৈর্ঘ্য অনুভূমিক 0.10/1000 এর বেশি হওয়া উচিত নয়;অনুভূমিক স্তরটি বিয়ারিং বাক্সে স্থাপন করা হয় এবং বিয়ারিং বাক্সের অনুভূমিক স্তরটি 0.2/1000 এর বেশি হওয়া উচিত নয়।

⑵ ভারবহন সীট ক্র্যাক করার অনুমতি দেওয়া হয় না, ফাটলের অ-ভারবহন গর্ত অংশ, মেরামত করা যেতে পারে, পলিমার মেরামত এজেন্ট ব্যবহার একটি আরো নিরাপদ উপায়, কিন্তু উচ্চ-শক্তি মেরামত এজেন্ট নির্বাচন করতে হবে, সঠিক প্রক্রিয়া ব্যবহার .

⑶ মাঝারি এবং ছোট ফ্যানের বিয়ারিং হাউজিং প্রায়ই একটি সম্পূর্ণ বাক্স হয়।এই সময়ে, দুটি ভারবহন গর্ত বিয়ারিং বাক্সে অবস্থিত।এই সময়ে, দুটি গর্তের সমক্ষীয়তা বিচ্যুতি 0.02 মিমি অতিক্রম করা উচিত নয়।

ভারবহন

সেন্ট্রিফিউগাল ফ্যানে দুটি ধরণের বিয়ারিং রয়েছে:

ছোট এবং মাঝারি আকারের ফ্যানের বেশিরভাগ বিয়ারিং রোলিং বিয়ারিং ব্যবহার করে।
বড় বায়ু পৃষ্ঠ bearings, স্লাইডিং bearings ব্যবহার অধিকাংশ.
রোলিং বিয়ারিং এবং স্লাইডিং বিয়ারিংয়ের জন্য রক্ষণাবেক্ষণের মান, বায়ু পরিশিষ্ট দেখুন।

ফ্যান হাউজিং এবং নিয়ন্ত্রক ডিভাইস
⑴ যখন ফ্যানের শেলের স্টিলের প্লেটটি আংশিকভাবে জীর্ণ হয়ে যায় বা মূল বেধের 1/2 অংশের বেশির ভাগ অংশ জীর্ণ হয়ে যায়, তখন কেসিংটি প্রতিস্থাপন করা উচিত, স্থানীয় জীর্ণ বা পাতলা মেরামত এবং শক্তিশালী করা যেতে পারে, রিইনফোর্সমেন্ট প্লেট কেসিং এর বাইরে ঢালাই করা হয়, কেসিং এর ভিতরে ওয়েল্ডিং সীম ওয়েল্ডিং এর পরে পালিশ করা উচিত এবং ওয়েল্ডিং এর পরে যতটা সম্ভব অভ্যন্তরীণ স্ট্রেস দূর করা উচিত।

⑵ ফ্যানের শেলে কোন বায়ু ফুটো থাকবে না, পরিদর্শন দরজা টাইট এবং ফুটো হতে হবে এবং স্ক্রুগুলি অক্ষত থাকবে৷

⑶ বর্তমান সংগ্রাহক (সাধারণত সাকশন হর্ন নামে পরিচিত) জীর্ণ এবং বিকৃত হবে না।ইনস্টলেশনের সময়, বর্তমান সংগ্রাহক এবং ইম্পেলারের মধ্যে আপেক্ষিক ব্যবধান অবশ্যই সরঞ্জামের প্রযুক্তিগত নথি অনুসারে বজায় রাখতে হবে।

কেey বৈশিষ্ট্য

• ইম্পেলার ব্যাস: 90 ~ 3500 মিমি
• মেইনশ্যাফটের গতি: 560~2900 rpm
• চাপ পরিসীমা: 3000~25425 Pa
• প্রবাহ পরিসীমা: 1297~83305 m3/h
• বায়ু তাপমাত্রা: 20 ~ 1000 সেলসিয়াস ডিগ্রি

• উপাদান: ঢালাই লোহা, কার্বন ইস্পাত, স্টেইনলেস স্টীল।

• দক্ষতা: 80%-90%

অনুগ্রহ করে আমাদের USAGE এবং নিম্নলিখিত পরামিতি সম্পর্কে পরামর্শ দিন।আমাদের প্রকৌশল বিভাগ আপনার জন্য সবচেয়ে উপযুক্ত পণ্য সুপারিশ করবে।
