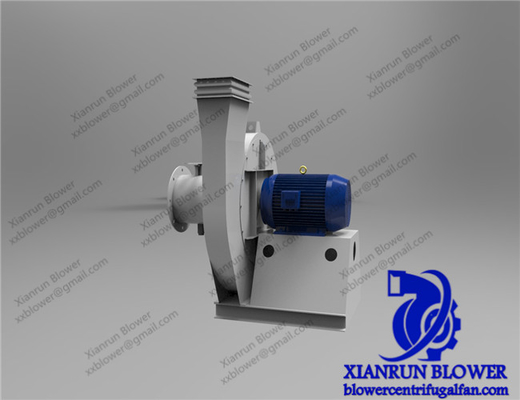

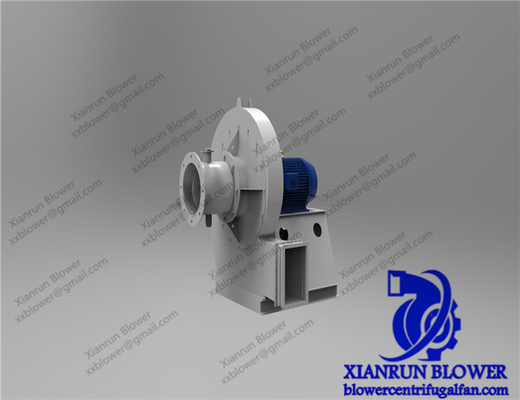

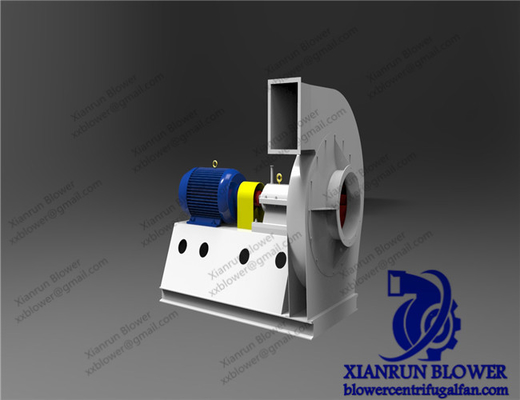

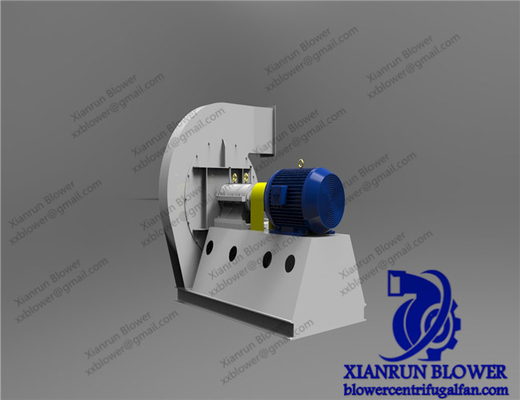

9-19 / 9-26 শিল্প বয়লারের জন্য উচ্চ চাপ কেন্দ্রীভূত নিষ্কাশন ফ্যান ব্লোয়ার

9-19/ 9-26 হাই প্রেসার সেন্ট্রিফিউগাল ব্লোয়ার সেন্ট্রিফিউগাল ফ্যান এবং ব্লোয়ার এক্সজস্ট ব্লোয়ার ফ্যান বয়লার সেন্ট্রিফিউগাল ফ্যান

ফ্যান 9-19/ 9-26 হাই প্রেসার সেন্ট্রিফিউগাল ব্লোয়ার সেন্ট্রিফিউগাল ফ্যানের কাজে লাগে:

9-19, 9-26 টাইপ উচ্চ চাপ কেন্দ্রীভূত পাখা, সাধারণত ফোরজিং ফার্নেস এবং উচ্চ চাপ জোরপূর্বক বায়ুচলাচলের জন্য ব্যবহৃত হয়, এছাড়াও উপকরণ পরিবহন, বায়ু এবং অ-ক্ষয়কারী, অ-স্বতঃস্ফূর্ত জ্বলন, অ-বিস্ফোরক, অ-উদ্বায়ী। , গ্যাসের অ-সান্দ্র পদার্থ।মাঝারিটির তাপমাত্রা সাধারণত 50 ডিগ্রি সেলসিয়াসের বেশি হয় না, সর্বোচ্চ 80 ডিগ্রি সেলসিয়াসের বেশি হয় না এবং মাঝারিটিতে থাকা ধুলো এবং শক্ত কণাগুলি 150mg/m3 এর বেশি নয়।

2. পাখার ধরন

1) এই ফ্যানটি একটি একক ইনহেলেশন, সাধারণত № 4, 4.5, 5, 5.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.5, 14, 16, মোট 13টি মেশিন নম্বর সহ।
2) ফ্যান সাধারণত দুই ধরনের তৈরি হয়: ডান ঘূর্ণন এবং বাম ঘূর্ণন।
3) ফ্যানের আউটলেট অবস্থানটি শেলের আউটলেট কোণ দ্বারা প্রতিনিধিত্ব করা হয় এবং "বাম" এবং "ডান" ফ্যানের শেলগুলি 0 ডিগ্রি, 45 ডিগ্রি, 90 ডিগ্রি, 135 ডিগ্রি, 180 ডিগ্রি এবং 225 ডিগ্রি দিয়ে তৈরি।

3. পাখার গঠন

ফ্যান প্রধানত ইম্পেলার, কেসিং, এয়ার ইনলেট এবং সাপোর্ট দিয়ে গঠিত।

1) ইম্পেলার: 9-19 টাইপের ফ্যানের 12টি ব্লেড আছে, 9-26 টাইপের ফ্যানের 16টি ব্লেড আছে, উভয়ই ফরওয়ার্ড বেন্ডিং টাইপের অন্তর্গত।ইমপেলার ডিফিউজারের বাইরের প্রান্তের সর্বোচ্চ পরিধিগত গতি 140m/s এর বেশি হবে না।ইম্পেলার গঠিত হওয়ার পরে, স্থিতিশীল এবং গতিশীল ভারসাম্য সংশোধন করা হয়, তাই অপারেশনটি স্থিতিশীল।
2) শেল: সাধারণ ইস্পাত প্লেট সহ একটি কক্লিয়ার শেলে ঢালাই করা হয়।
3) এয়ার ইনলেট: এটি স্ট্রীমলাইন সংগ্রহের একটি সামগ্রিক কাঠামোতে তৈরি করা হয় এবং বোল্ট দিয়ে সামনের কভার প্লেটে স্থির করা হয়।
4) ট্রান্সমিশন গ্রুপ: টাকু, ভারবহন বাক্স, কাপলিং, ইত্যাদির সমন্বয়ে গঠিত। প্রধান খাদটি উচ্চ মানের ইস্পাত এবং ভারবহন বাক্সের সামগ্রিক কাঠামো দিয়ে তৈরি।ঘূর্ণায়মান bearings ব্যবহার করে, ঘূর্ণায়মান bearings, গ্রীস সঙ্গে lubricated.

ইনস্টলেশন, কমিশনিং এবং অপারেশন

ইনস্টলেশনের আগে, ইনস্টলেশনের উপকরণ এবং সরঞ্জামগুলি প্রথমে প্রস্তুত করা উচিত, এবং ফ্যানের প্রতিটি অংশের যান্ত্রিক অংশগুলি পরিদর্শন করা উচিত, ইমপেলার, স্পিন্ডেল এবং বিয়ারিং বিশেষভাবে সাবধানে পরিদর্শন করা উচিত, যদি ক্ষতি পাওয়া যায় তবে এটি মেরামত করা উচিত, এবং তারপর বিয়ারিং বক্সের ভিতরের অংশ কেরোসিন দিয়ে পরিষ্কার করতে হবে।

ইনস্টলেশন অপারেশন প্রক্রিয়ায় নিম্নলিখিত পয়েন্টগুলি অবশ্যই লক্ষ্য করা উচিত:

• কিছু যৌথ পৃষ্ঠে, মরিচা রোধ করতে এবং বিচ্ছিন্ন করার অসুবিধা কমাতে, গ্রীস বা তেলের প্রলেপ দেওয়া উচিত।
• যখন জয়েন্ট পৃষ্ঠের উপর বল্টু, যদি একটি পজিশনিং পিন থাকে, পিনটি প্রথমে লাগাতে হবে এবং তারপরে বোল্টটিকে আঁটসাঁট করতে হবে।
• আবরণ এবং অন্যান্য আবরণ ভিতরে পরীক্ষা করুন, এবং কোন সরঞ্জাম এবং ধ্বংসাবশেষ ড্রপ এবং পিছনে বাকি থাকা উচিত নয়.

(I) ইনস্টলেশনের প্রয়োজনীয়তা

1. অঙ্কনে দেখানো অবস্থান এবং আকার অনুযায়ী ইনস্টল করুন।উচ্চ দক্ষতা প্রাপ্ত করার জন্য, বিশেষ করে এয়ার ইনলেট এবং ইম্পেলারের মধ্যে ফাঁকের আকার নিশ্চিত করুন।

2. টাকুটির অনুভূমিক অবস্থান নিশ্চিত করুন এবং টাকু এবং মোটর শ্যাফ্টের ঘনত্ব এবং কাপলিং এর দুই প্রান্তের অ-সামান্তরিকতা পরিমাপ করুন।দুটি অক্ষের অ-সমান্তরালতা সহনশীলতা হল 0.05 মিমি, এবং সংযোগের দুটি শেষ মুখের অ-সমান্তরালতা সহনশীলতা হল 0.05 মিমি।

3. নিয়ন্ত্রক দরজা ইনস্টল করার সময়, বিপরীত ইনস্টল না করার বিষয়ে সতর্কতা অবলম্বন করুন এবং নিশ্চিত করুন যে ইনলেটের দিকটি ইমপেলারের ঘূর্ণন দিকটির সাথে সামঞ্জস্যপূর্ণ।

4. ফ্যান ইনস্টল করার পরে, রটারটি টেনে বের করুন এবং নির্দিষ্ট অংশের সাথে খুব টাইট বা সংঘর্ষ আছে কিনা তা পরীক্ষা করুন।

5. ফ্যানের ইনলেট এবং আউটলেট পাইপ ইনস্টল করার সময়, কেসিংয়ে ওজন যোগ করা উচিত নয়।

6. সমস্ত ইনস্টলেশনের পরে, সাধারণ পরিদর্শন যোগ্য হওয়ার পরেই পরীক্ষা চালানো যেতে পারে।

(2) উচ্চ চাপ কেন্দ্রাতিগ ফ্যান পরীক্ষা অপারেশন

• ফ্যানের পরীক্ষার ঘূর্ণন লোড ছাড়াই করা উচিত (ইনলেট পাইপ গেট বা নিয়ন্ত্রণ দরজা বন্ধ করুন)।
• অপারেশন ভাল হলে, এটি সম্পূর্ণ লোড (নির্দিষ্ট সম্পূর্ণ চাপ এবং প্রবাহ) অধীনে অপারেশন স্থানান্তর করা হবে।
• সম্পূর্ণ লোডে চালান, নতুন ইনস্টল করা ফ্যানের জন্য 2 ঘন্টার কম নয় এবং মেরামত করা ফ্যানের জন্য আধা ঘন্টার কম নয়।

(iii) উচ্চ-চাপ কেন্দ্রীভূত পাখার অপারেশন

1. ফ্যান শুরু করার আগে, নিম্নলিখিত প্রস্তুতিগুলি করা উচিত:
① নিয়ন্ত্রক দরজা বন্ধ করুন।

② ফ্যানের প্রতিটি অংশের ফাঁকের আকার পরীক্ষা করুন এবং ঘূর্ণায়মান অংশ এবং স্থির অংশের মধ্যে সংঘর্ষ এবং ঘর্ষণ আছে কিনা।

③ কাপলিং সুরক্ষিত করা উচিত।

④ বিয়ারিংয়ের তেলের স্তর সর্বোচ্চ এবং সর্বনিম্ন তেলের স্তরের মধ্যে আছে কিনা তা পরীক্ষা করুন।

⑤ বৈদ্যুতিক সার্কিট এবং যন্ত্র সঠিক কিনা তা পরীক্ষা করুন।

⑥ শীতল অংশ স্বাভাবিক কিনা তা পরীক্ষা করুন।

2. ফ্যান শুরু করার পরে, স্বাভাবিক কাজের অবস্থায় পৌঁছানোর জন্য ধীরে ধীরে নিয়ন্ত্রক দরজা খুলুন।অপারেশন চলাকালীন, বিয়ারিং এর তাপমাত্রা বৃদ্ধি পরিবেষ্টিত তাপমাত্রার 40℃ এর বেশি হবে না এবং ভারবহন অংশের রুট গড় বর্গাকার কম্পন বেগ মান 6.3mm/s এর বেশি হবে না।

3. নিম্নলিখিত পরিস্থিতিতে, জরুরী স্টপ করা আবশ্যক:

① ফ্যানের তীব্র শব্দ পাওয়া যায়;

② ভারবহনের তাপমাত্রা তীব্রভাবে বৃদ্ধি পায়;

③ ফ্যানের তীব্র কম্পন এবং প্রভাব রয়েছে।

কেey বৈশিষ্ট্য

• ইম্পেলার ব্যাস: 90 ~ 3500 মিমি
• মেইনশ্যাফটের গতি: 560~2900 rpm
• চাপ পরিসীমা: 3000~25425 Pa
• প্রবাহ পরিসীমা: 1297~43305 m3/h
• বায়ু তাপমাত্রা: 20 ~ 1000 সেলসিয়াস ডিগ্রি

• উপাদান: ঢালাই লোহা, কার্বন ইস্পাত, স্টেইনলেস স্টীল।

• দক্ষতা: 80%-90%
