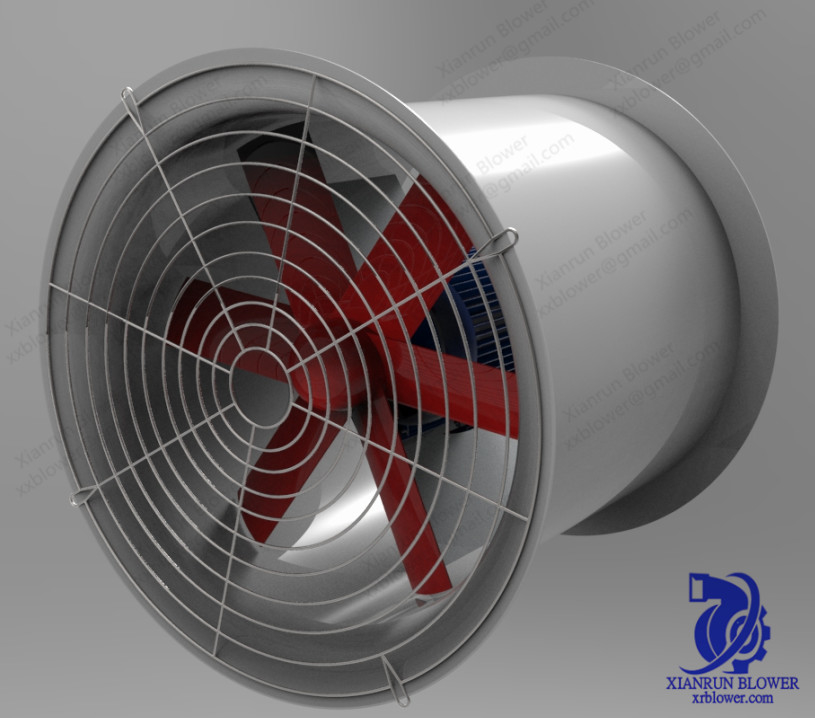

SS304 ইন্ডাস্ট্রিয়াল এক্সিয়াল এক্সহস্ট ফ্যান ফ্রি স্ট্যান্ডিং হাই প্রেসার এক্সিয়াল ফ্যান

শিল্প অক্ষীয় প্রবাহ ভক্ত উচ্চ চাপ অক্ষীয় পাখা বিরোধী বিস্ফোরণ টার্বো অক্ষীয় ফ্যান টিউব অক্ষীয় ভক্ত সরবরাহকারী

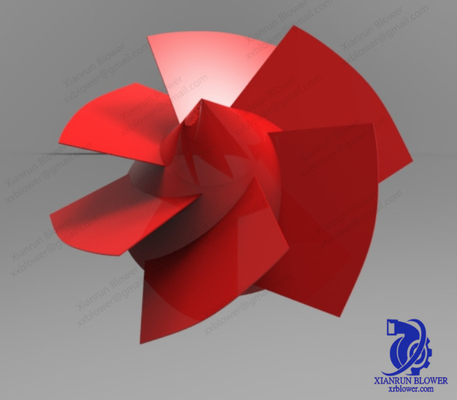

অক্ষীয় নিষ্কাশন পাখা কম শব্দ উচ্চ দক্ষতা শিল্প অক্ষীয় ফ্লো ফ্যান দ্বিখন্ডিত অক্ষীয় পাখা অক্ষীয় প্রবাহ ফ্যানের ইম্পেলার প্রধান শ্যাফ্টে মাউন্ট করা হয় এবং ফ্যানের শ্যাফ্ট মধ্যবর্তী শ্যাফ্টের মাধ্যমে মোটর শ্যাফ্টের সাথে সংযুক্ত থাকে।শ্যাফ্ট এবং শ্যাফ্টের মধ্যে কাপলিং হল একটি সুষম কাপলিং, যা অপারেশনের সময় শ্যাফ্টের বিচ্যুতি এবং অক্ষীয় বিকৃতির কারণে সৃষ্ট ত্রুটির ভারসাম্য বজায় রাখতে পারে।ইলাস্টিক কাপলিং এর সংযোগ টাইট, এবং সঠিক সহনশীলতা সহ স্প্রিং টুকরা বিশেষ উচ্চ-গ্রেড স্প্রিং স্টিল দিয়ে তৈরি।সংযোগকারী অংশগুলিকে তিনটি দিকে অবাধে সরাতে সক্ষম করার জন্য বসন্তের টুকরো জোড়ায় সাজানো হয়।এই কাপলিংটির তৈলাক্তকরণের প্রয়োজন নেই, 150℃ এর নিচে ফ্যান অপারেটিং তাপমাত্রা ব্যর্থ হবে না।
অক্ষীয় ফ্লো ফ্যানের ঘূর্ণায়মান শ্যাফ্টের সাপোর্টিং ফর্ম হল ক্যান্টিলিভার টাইপ, ইমপেলারের ইনলেট সাইডে রেডিয়াল বিয়ারিং এবং ফ্যান শ্যাফ্ট এবং মোটর শ্যাফ্টের মধ্যবর্তী শ্যাফ্টে কোনও রেডিয়াল বিয়ারিং নেই।মোটরের শ্যাফটের প্রতিটি প্রান্তে একটি রেডিয়াল বিয়ারিং রয়েছে।এই ক্যান্টিলিভার স্ট্রাকচারটি রটার ব্লেডের আউটলেট সাইডের বিয়ারিংকে সরিয়ে দেয়, যা ফ্যানের কাঠামোগত বিন্যাসের জন্য সহায়ক।কিন্তু ক্যান্টিলিভার স্ট্রাকচারের বিয়ারিং ভালো অবস্থায় নেই, তাই ডাবল বিয়ারিং এর গঠন ব্যবহার করা উচিত।
একটি সাপোর্টিং বিয়ারিং ইমপেলারের ইনলেট সাইডের প্রধান শ্যাফটে সাজানো থাকে, যা একটি বক্স বডিতে স্থাপন করা হয় এবং বক্স বডিটি ফ্যান হাউজিংয়ের নিচের অর্ধেকে ইনস্টল করা হয় এবং বোল্ট দিয়ে স্থির করা হয়।
বিয়ারিং বক্সের প্রতিটি প্রান্তে সাপোর্টিং বিয়ারিংয়ের দুটি সারি সাজানো থাকে এবং সাপোর্টিং বিয়ারিংয়ের ফর্ম হল রোলিং বিয়ারিং।রোলিং বিয়ারিং এর ছোট প্রারম্ভিক ঘর্ষণ প্রতিরোধ, ছোট অক্ষীয় আকার, ছোট ভারবহন ঘর্ষণ সহগ, সহজ রক্ষণাবেক্ষণ ইত্যাদির সুবিধা রয়েছে।যাইহোক, রোলিং বিয়ারিংয়ের ভারবহন ক্ষমতা যথেষ্ট বড় নয় এবং প্রভাব এবং কম্পন লোডের ভারবহন ক্ষমতা স্লাইডিং বিয়ারিংয়ের চেয়ে কম।এবং স্লাইডিং বিয়ারিং রেডিয়াল আকার ছোট, প্রভাব কম্পন লোড সহ্য করতে পারে, উচ্চ গতির জন্য উপযুক্ত, উচ্চ লোড প্রয়োজন।
অক্ষীয় ফ্লো ফ্যানের অপারেশনে, চলন্ত ব্লেডের খাঁড়ি এবং আউটলেট সাইডের মধ্যে চাপের পার্থক্য রয়েছে কারণ ব্লেড বায়ু প্রবাহের শক্তি বাড়াতে বায়ু প্রবাহের উপর কাজ করে।এই চাপের পার্থক্য বিপরীত বায়ু প্রবাহের দিক নির্দেশ করে।ব্লেডের চাপের পার্থক্যের কারণে, ইম্পেলারটি অক্ষীয় থ্রাস্ট তৈরি করে, যাতে রটারটি ইনলেট সাইড চ্যানেলিং করে।ইম্পেলারে অক্ষীয় থ্রাস্ট প্রতিরোধ করার জন্য, একটি থ্রাস্ট বিয়ারিং যা উভয় দিকের অক্ষীয় থ্রাস্ট সহ্য করতে পারে তা কাপলিং প্রান্তের কাছে বিয়ারিং বক্সে সাজানো হয়।
রেডিয়াল বিয়ারিং এবং থ্রাস্ট বিয়ারিংগুলি লুব্রিকেটিং তেল দ্বারা লুব্রিকেটেড এবং ঠান্ডা হয়।লুব্রিকেটিং তেল এবং চাপ তেল গিয়ার তেল পাম্প দ্বারা সরবরাহ করা হয়।2টি গিয়ার অয়েল পাম্প রয়েছে যার মধ্যে একটি অতিরিক্ত।যখন তেলের পাইপের চাপ কমে যায়, তখন অতিরিক্ত তেল পাম্প স্বয়ংক্রিয়ভাবে শুরু করা যেতে পারে এবং চাপ সুইচের মাধ্যমে চালু করা যেতে পারে।তেল পাম্প দ্বারা সরবরাহ করা চাপ তেল একভাবে সার্ভো ভালভ (হাইড্রোলিক সিলিন্ডার এবং চলন্ত ব্লেড নিয়ন্ত্রক প্রক্রিয়া) পাঠানো হয়, এবং অন্য উপায়ে ফ্যানের প্রধান বিয়ারিং-এ তৈলাক্তকরণের জন্য পাঠানো হয়।চলন্ত পাতা সমন্বয় করা না হলে, ধ্রুবক চাপ নিয়ন্ত্রণকারী ভালভ দ্বারা তেল ভারবহনে পাঠানো হয়।রটার ব্লেড সামঞ্জস্য করার সময়, ধ্রুবক চাপ ভালভের ক্রিয়াকলাপের কারণে, তেল স্বয়ংক্রিয়ভাবে হাইড্রোলিক সিলিন্ডারে প্রবাহিত হয় যাতে রটার ব্লেডটি মসৃণভাবে সামঞ্জস্য করতে পারে।তেল পাম্পের সর্বোচ্চ চাপ সীমিত করতে তেল পাম্পের আউটলেটে সুরক্ষা ভালভের সেট তেলের চাপ সামঞ্জস্য করুন;হাইড্রোলিক সিলিন্ডারের সর্বোচ্চ খাঁড়ি চাপ সীমাবদ্ধ করতে ধ্রুবক চাপ ভালভ সামঞ্জস্য করুন;মূল বিয়ারিং-এ লুব্রিকেটিং তেলের চাপ সীমিত করতে সম্পূর্ণ বিয়ারিংয়ের আগে টিউবিংয়ের সুরক্ষা ভালভ সামঞ্জস্য করুন।
