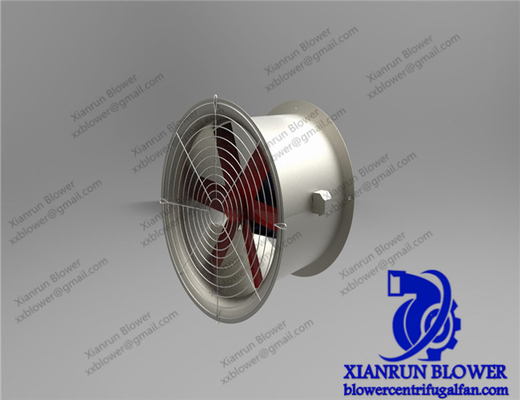

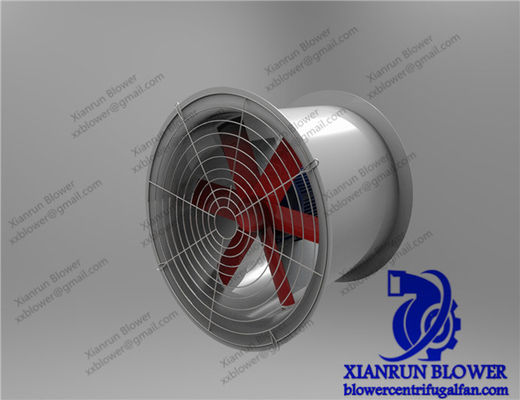

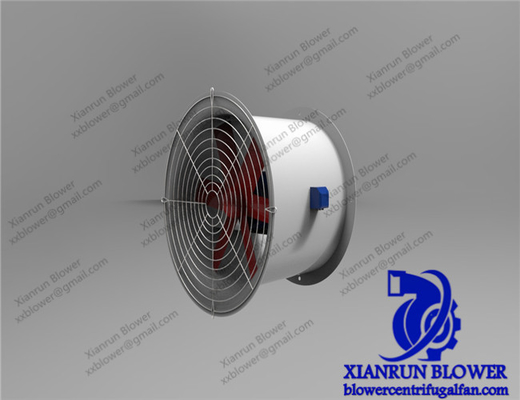

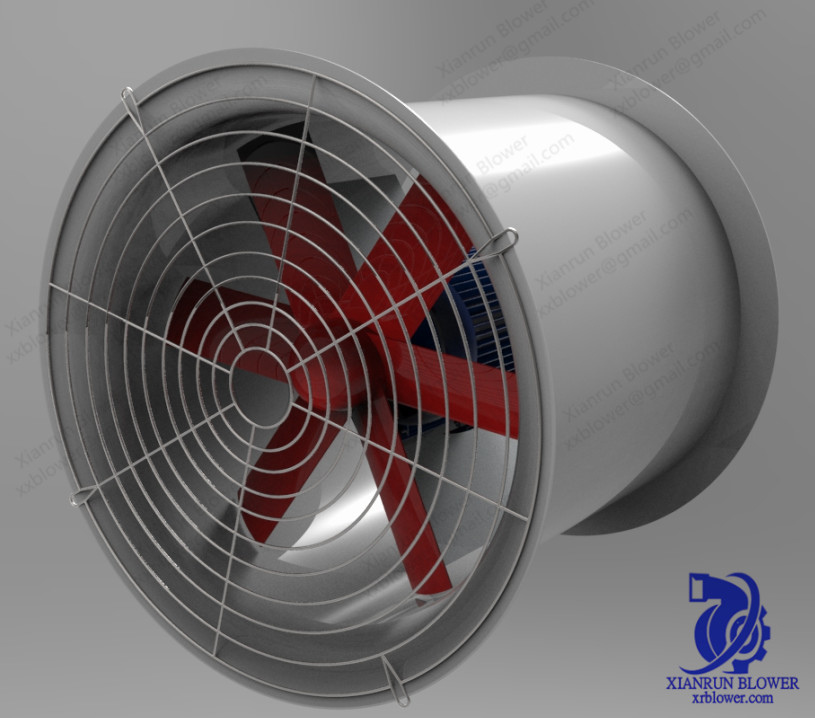

কুলিং সিস্টেম এক্সিয়াল এক্সহস্ট ফ্যান ইন্ডাস্ট্রিয়াল লো নয়েজ দ্বিখন্ডিত অক্ষীয় ফ্যান

অক্ষীয় নিষ্কাশন পাখা কম শব্দ উচ্চ দক্ষতা শিল্প অক্ষীয় প্রবাহ ফ্যান দ্বিখন্ডিত অক্ষীয় পাখা

অক্ষীয় নিষ্কাশন ফ্যানিসের জন্য ইম্পেলার অক্ষীয় প্রবাহ ফ্যানের প্রধান উপাদানগুলির মধ্যে একটি।গ্যাস ইম্পেলারের ঘূর্ণনের মাধ্যমে শক্তি পেতে পারে এবং তারপরে সর্পিল রেখার অক্ষীয় আন্দোলনের জন্য ইম্পেলারকে ছেড়ে যেতে পারে।
দ্যশিল্প অক্ষীয় ভক্তইম্পেলার মুভিং ব্লেড, হাব, পেটিওল, বিয়ারিং এবং ব্যালেন্স ওয়েট হ্যামার দিয়ে গঠিত।
একই এয়ারফয়েলের অনেক ব্লেড একে অপরের থেকে সমান দূরত্বে ব্লেডের একটি গ্রুপে সাজানো হয়, যাকে ক্যাসকেড বলা হয়।একটি রিং ক্যাসকেড গঠনের জন্য অক্ষীয় প্রবাহ পাখা হাবের উপর ব্লেড দিয়ে সজ্জিত।অক্ষীয় ফ্লো ফ্যানের ব্লেডের অংশের মধ্য দিয়ে প্রবাহের উচ্চতা ভেন্টিলেটরের চেয়ে বড়, যা নিশ্চিত করতে পারে যে প্ররোচিত ড্রাফ্ট ফ্যানের ধোঁয়ার পরিমাণ বায়ু সরবরাহের পরিমাণের চেয়ে বড়।
অক্ষীয় প্রবাহ পাখার রটার ব্লেড পেঁচানো হয়।পুরো ফলকটি রেডিয়াল দিক বরাবর একটি নির্দিষ্ট কোণে পেঁচানো হয় এবং ব্লেডের ডানার স্প্যান দিক বরাবর ব্লেডের প্রস্থ এবং বেধ ধীরে ধীরে হ্রাস পায়।আমরা পূর্বে বলেছি যে ফ্যান ব্লেডের সমস্ত বিভাগ দ্বারা উত্পাদিত শক্তির মাথাগুলিকে বিভিন্ন রেডিআই সহ একই করার জন্য, অর্থাৎ, সমস্ত বিভাগে বেগের লুপগুলি সমান।অতএব, হাবের কাছাকাছি ব্লেডের ব্যাসার্ধ ছোট, গ্রিডের দূরত্বও ছোট, এবং পরিধির বেগও কমে যায়।ব্লেড শীর্ষের সমান বেগ লুপ করতে, এটি ফলক রুট ইনস্টলেশন কোণ এবং ফলক জ্যা দৈর্ঘ্য বৃদ্ধি করতে বাধ্য, তাই ফলক একটি স্থানিকভাবে পাকানো আকারে তৈরি করা হয়।অবশ্যই, উইংসস্প্যান দিক বরাবর ব্লেডের প্রস্থ এবং বেধ হ্রাস করা হয়েছে, যা ফলক দ্বারা উত্পন্ন কেন্দ্রাতিগ শক্তিকেও কমাতে পারে, পেটিওল এবং থ্রাস্ট ভারবহন শক্তিকে খুব বড় করবেন না এবং ব্লেডের শক্তি নিশ্চিত করুন।
অক্ষীয় ফ্যান ব্লেড পেঁচানো আকৃতি দিয়ে তৈরি, এর কার্যকারিতাও বেশি, কম ক্ষতি।কারণ ইমপেলার ঘোরে, টিপের গতি হাবের পরিধির চেয়ে বেশি এবং বায়ুচাপের পেরিফেরাল গতি বড়, বায়ুচাপের ছোট পেরিফেরাল গতি, যাতে রানার ব্লেডে শক্তির রেডিয়াল প্রবাহের ফলক বরাবর সমান হয় না, তাই উত্পাদিত হয়। ডগা থেকে ফলক মূল অংশ প্রবাহ, অক্ষীয় ঘূর্ণি শক্তি ক্ষয় গঠন.এবং ব্লেডটিকে একটি পাকানো আকারে তৈরি করুন, ব্লেড রুট ব্লেড ইনস্টলেশন কোণ বড়, তারপর বাতাসের চাপ বাড়ানো যেতে পারে;বিপরীতভাবে, ব্লেড ইনস্টলেশন কোণ এর ডগায় ব্লেড ছোট, বাতাসের চাপ হ্রাস করা যেতে পারে।ব্লেডের মূলে ব্লেড মাউন্টিং কোণ বড়, কিন্তু পরিধির বেগ ছোট।ব্লেডের ডগায় ব্লেড ইনস্টলেশনের কোণ ছোট, কিন্তু পরিধির বেগ বড়।এই দুটি কারণ একে অপরকে সীমাবদ্ধ করে, যাতে ব্লেডের ডগা এবং ব্লেড রুটে উত্পন্ন বায়ুচাপ প্রায় সমান হয় এবং অক্ষীয় ঘূর্ণি এড়ানো যায়।
অক্ষীয় পাখার চলন্ত ব্লেডের পৃষ্ঠটি মসৃণ হওয়া প্রয়োজন, যা বায়ু প্রবাহের ঘর্ষণ ক্ষতি এবং এয়ারফয়েল পৃষ্ঠ থেকে প্রবাহের কারণে বিচ্ছেদ ক্ষতি হ্রাস করতে পারে।ব্লেডের মূল পেটিওলে বোল্ট করা হয় এবং ব্লেড এবং পেটিওল হাবের একটি বৃত্তাকার গর্তে স্থাপন করা হয় এবং তারপরে কাউন্টারওয়েট ব্লক, সাপোর্ট বিয়ারিং, গাইড বিয়ারিং, সেফটি রিং, সেফটি প্লেট এবং অ্যাডজাস্টিং রড লাগানো হয়।অক্ষীয় প্রবাহ চালনাকারী ব্লেডগুলির সমর্থনকারী বিয়ারিংগুলি চলন্ত ব্লেড এবং পেটিওলগুলি দ্বারা উত্পন্ন কেন্দ্রাতিগ শক্তির অধীন হয়।চলমান ব্লেডের উপর গাইড বিয়ারিং, কারণ চলমান ব্লেড এবং পেটিওল লম্বা হয়, গাইড ভারবহনটি নিশ্চিত করতে হয় যে তাদের কেন্দ্রটি তির্যক না হয় এবং গাইড বিয়ারিং একটি নির্দিষ্ট কেন্দ্রাতিগ শক্তিও বহন করতে পারে।চলমান ফলক যাতে সামঞ্জস্য করার সময় নমনীয়ভাবে ঘোরাতে পারে, ভারবহন এবং সমর্থনকে গাইড করুন।বিয়ারিংগুলি কম ঘর্ষণ সহ বল বিয়ারিং দিয়ে তৈরি।
প্রতিটি চলমান ব্লেডের পাতার ডাঁটা একটি ভারসাম্য ওজন ব্লক দিয়ে সজ্জিত, এবং ভারসাম্য ওজন ব্লকের কেন্দ্র রেখাটি চলমান ব্লেডের এয়ারফয়েল সমতলে প্রায় লম্ব।এর ফাংশনটি চলমান ব্লেড দ্বারা উত্পন্ন বৃহৎ সমাপ্তির মুহূর্তকে ভারসাম্য বজায় রাখতে পারে, যাতে চলমান ব্লেডটি ঘোরানোর সময় দ্রুত নড়াচড়া করতে পারে।
সিলিং এবং তৈলাক্তকরণ নিশ্চিত করার জন্য, গাইড বিয়ারিং এবং সাপোর্টিং বিয়ারিং-এ লুব্রিকেন্ট ইনজেকশন করা হয় এবং পেটিওল এবং হাবের মধ্যে ফাঁকে গ্রীসও পূর্ণ হয়।
চলন্ত ব্লেড এবং শেলের মধ্যে রেডিয়াল ব্যবধান 3 মিমি-এর কম হওয়া প্রয়োজন।এই ব্যবধানটি খুব বেশি হতে পারে না, অন্যথায় এটি বড় বায়ু ফুটো ক্ষতির কারণ হবে এবং ফ্যানের কার্যক্ষমতা হ্রাস করবে।
পুরো ইম্পেলারের গতিশীল ভারসাম্য নিশ্চিত করার জন্য, ব্লেড প্রতিস্থাপন করার সময়, ব্লেডের একই ওজন একটি প্রতিসম অবস্থানে স্থাপন করা যেতে পারে এবং ভারসাম্য পরীক্ষা করা যেতে পারে।
চলন্ত ফলক হাউজিং একটি ইস্পাত ঢালাই হাউজিং, এবং পরিদর্শন গর্ত হাউজিং উপর প্রদান করা হয়, যা চলন্ত ফলক পরীক্ষা, অপসারণ এবং ইনস্টল করতে পারেন.ইম্পেলারের দ্রুত লোড এবং আনলোড করার জন্য ফ্যান ঘেরের উপরের অংশটি অপসারণযোগ্য।
